Как усилить или восстановить ленточный фундамент. Способы усиления ленточных фундаментов

Как усилить или восстановить ленточный фундамент. Способы усиления ленточных фундаментов

Перечислим основные способы усиления ленточных фундаментов, применяемые сегодня на практике строителями:

Усиление фундаментов торкретированием. Вдоль фундамента участками (захватками) отрывается траншея, поверхность фундамента тщательно очищается, на ней делаются насечки, глубиной не менее 15 мм, а затем наносится бетон с применением бетонной пушки.

Укрепление фундаментов цементацией. Без проведения земляных работ специальными механизмами через каждые 0, 5–1 м по периметру (или только на определенном проблемном участке) бурят шурфы в грунте и фундаменте, и с помощью специальных инъекторов под большим давлением подают раствор бетона; он заполняет пустоты и трещины фундамента и частично пространство между фундаментом и грунтом.

Усиление фундаментов железобетонными обоймами. Фундамент открывается участками, очищается, грунт основания уплотняется домкратами, монтируется каркас арматуры и заливается бетоном.

Усиление фундамента буронабивными сваями. Производится вертикальное бурение скважин сквозь опорную плитную часть фундамента, закладывается и перевязывается арматура сваи с арматурой фундамента, заливается и трамбуется бетон.

Усиление фундамента сваями . Пол основание фундамента домкратом вдавливаются составные железобетонные сваи.

Усиление фундаментов буроинъекционными сваями. Фундамент пробуривается в нескольких местах насквозь скважинами небольшого диаметра под углом к вертикали и не проектную глубину. Закладывается арматура и под давлением закачивается бетон.

Усиление фундаментов буроинъекционными сваями.

Ошибки при возведении фундаментов старых зданий, погрешности в оценке свойств грунтов приводили к необходимости усиления как самих фундаментов, так и грунтов

в их основании. Первые рекомендации по усилению фундаментов и восстановлению гидроизоляции, включая горизонтальную противокапиллярную, содержатся в Урочных положениях Рошефора (1889). Причем технологии усиления были традиционны и просты по решению, как и сами фундаменты. До середины XX в. изменялись лишь отдельные приемы, использовались новые строительные материалы (металл, бетон, железобетон).

Все традиционные технологии усиления основания и фундаментов сводились, в основном, к увеличению площади опирания существующих фундаментов и, соответственно, уменьшению интенсивности давления на грунты основания. Параллельно разрабатывались технологические приемы, связанные с искусственным улучшением свойств грунтов в основании путем введения различных химических реагентов.

Характерные приемы усиления, предложенные в 50-х гг. текущего столетия (рис. 6.1), вошли в последние нормали ЛенжилНИИпроекта.

Рис. 6.1. Традиционные технологии усиления фундаментов: а - прикладкой вперевязку; б , г - бетонными обоймами; в - железобетонными обоймами; 1 - стена; 2 - новая кладка вперевязку со старой; 3 - старая кладка; 4 - металлические штыри; 5 - бетонная обойма; 6 - железобетонная обойма; 7 - щебеночная подготовка; 8 - бетонные банкеты; 9 - рабочая балка; 10 - распределительная балка; 11 - зачеканка литым бетоном

Увеличение площади подошвы фундаментов достигалось преимущественно за счет создания железобетонных обойм либо банкетов (одно- и двухсторонних). В старое время для уширения фундаментов применяли прикладки, которые выполняли вперевязку с существующей кладкой (см. рис. 6.1, а). Опирание прикладок осуществлялось на различном уровне. Так, откопка старых фундаментов в Выборге, Новгороде, Пскове показала, что прикладки оставались в насыпном грунте и фактически не оказывали влияния на условия дальнейшей эксплуатации зданий. Они включались в работу лишь при больших деформациях после соответствующего уплотнения грунтов в основании уширенной части.

Рассмотрим традиционные варианты усиления фундаментов, связанные с увеличением площади подошвы, с позиций геотехники и технологичности применительно к слабым водонасыщенным грунтам.

Уширения подошвы фундамента без предварительной опрессовки малоэффективны. Как указывалось выше, они вступают в работу лишь при увеличении нагрузки, когда появляются дополнительные осадки. Это наглядно видно на рис. 6.2. К сожалению, дополнительные осадки могут оказаться предельными для старого здания, требующего усиления.

Рис. 6.2. Схема уширения подошвы фундамента (с эпюрами давления в плоскости подошвы) по Б.И. Долматову: 1 - существующий фундамент; 2 - конструкция уширения; 3 - арматура; 4 - эпюра давления до уширения; 5 - эпюра давления после уширения и догрузки фундамента

Усиление оснований и фундаментов, как правило, производится в том случае, когда грунты перегружены, т.е. под краями фундаментов имеются развитые зоны пластических деформаций. При вскрытии таких фундаментов (даже локальных) до уровня подошвы может произойти выпор грунта в траншею или шурф (рис. 6.3).

Основные приемы усилений оснований и фундаментов сводятся к следующему. Усиливаемый фундамент разбивают на отдельные захватки (участки) длиной 1,5 -2,0 м. На этих участках отрывают вручную траншеи шириной 1,2 - 2,0 м до подошвы. После этого в фундамент забивают металлические штыри (либо погружают в заранее пробитые отверстия через 50 см в шахматном порядке). Устанавливают опалубку и бетонируют уширение. После разработки траншеи бетонируют примыкающие к граням фундамента банкеты без омоноличивания их с кладкой существующих фундаментов. Затем в пробитые проемы устанавливают стальные балки, которые являются упорами для гидравлических домкратов. Эти домкраты обжимают грунты в основании устраиваемых уширений. После опрессовки домкраты извлекают и бетонируют банкет (см., г).

Инженером Н.И. Стробахиным предложен оригинальный метод опрессовки грунта основания под уширением. Он заключается в установке с двух сторон старого фундамента дополнительных железобетонных сборных блоков уширения. Нижнюю часть этих блоков стягивают анкерами из арматурной стали (рис. 6.4); верхнюю - раздвигают клиньями либо домкратами. Это дает возможность обжать неуплотненный грунт и включить его в работу под уширением. Оценивая достоинства самой идеи, отметим, что реализация предлагаемого приема связана с определенными сложностями, особенно в слабых грунтах.

Вскрытие такого грунта до подошвы фундамента опасно по причинам, указанным выше (см. рис. 6.3). Зона уплотнения может оказаться незначительной по сравнению с зонами расструктуривания грунта.

Усиление фундаментов цементацией. Цементация грунтов

Цементация грунтов является важной и эффективной технологией в области усиления и улучшения фундаментов зданий и сооружений. Компания "Ювикс Групп" предлагает качественные услуги по гидроизоляции и усилению конструкций в центральной части России, в том числе и цементацию грунтов. В этой статье мы расскажем вам о сути и преимуществах этой технологии, методах ее применения, используемых материалах, а также о том, как происходит процесс цементации грунтов.

Цементация грунтов - это процесс, в ходе которого грунтные слои укрепляются путем введения цементных смесей. Это позволяет увеличить прочность и устойчивость фундаментов, предотвратить деформации и оползни, а также улучшить гидроизоляцию. Основными преимуществами цементации грунтов являются:

Укрепление фундамента: Цементация позволяет значительно улучшить прочностные характеристики грунта, что способствует более надежной работе фундаментной системы.

Повышение устойчивости: Укрепленные грунтовые слои обладают высокой устойчивостью к нагрузкам, что особенно важно в условиях слабых или неоднородных грунтовых оснований.

Предотвращение деформаций: Цементация помогает предотвратить деформации и смещения фундаментов, что способствует сохранению геометрической стабильности здания.

Улучшение гидроизоляции: Цементационные растворы создают непроницаемый барьер для влаги, предотвращая проникновение воды в фундамент и подвалы здания.

Методы применения: Цементация грунтов может осуществляться различными методами в зависимости от характеристик и требований проекта.

Некоторые из наиболее распространенных методов включают:

Инъекционная цементация: При этом методе цементные смеси вводятся в грунт через специальные инъекционные скважины. Раствор проникает в грунт и заполняет его поры и пустоты, укрепляя его структуру и повышая прочность. Этот метод эффективен при усилении фундаментов и устранении смещений грунта.

Механическая цементация: В этом методе цементные смеси вводятся в грунт с использованием механических устройств, таких как сваебойные молоты или шпунтовые стенки. Раствор прессуется в грунт, заполняя пустоты и создавая прочную связь между грунтом и цементом. Этот метод широко применяется при укреплении оснований зданий и сооружений.

Поверхностная цементация: В данном методе цементные смеси наносятся на поверхность грунта и затем внедряются в него при помощи специальных инструментов, таких как фрезы или вибрационные плиты. Этот метод применяется для создания цементированных покрытий на поверхности грунта, обеспечивая его укрепление и защиту от влаги.

Технология и материалы: В процессе цементации грунтов используются специальные цементные смеси, которые обладают высокой прочностью и проникающей способностью. Такие смеси обычно содержат цемент, песок и добавки, которые обеспечивают оптимальные характеристики смеси.

Процесс цементации грунтов состоит из нескольких этапов:

Подготовка грунта: Перед цементацией грунт должен быть очищен от мусора, камней и других примесей. Грунт также может потребоваться увлажнить или осушить в зависимости от его состояния и требований проекта.

Подготовка цементной смеси: Цементные смеси готовятся в специальных смесительных установках, где компоненты тщательно смешиваются до получения однородной массы. Важно следить за правильным соотношением компонентов и качеством смеси, чтобы обеспечить оптимальные свойства укрепления грунта.

Внедрение цементной смеси: Цементная смесь вводится в грунт с использованием специального оборудования, такого как инъекционные аппараты или механические устройства. Распределение смеси происходит равномерно по всей области, подлежащей укреплению.

Затвердевание и фиксация: После внедрения цементной смеси происходит ее затвердевание и фиксация. В этот момент цемент начинает реагировать с водой, образуя прочную связь и укрепляя грунтные слои. Время затвердевания может варьироваться в зависимости от типа используемого цемента и условий окружающей среды.

Контроль и оценка результатов: После завершения процесса цементации проводится контроль и оценка результатов. Это включает проверку качества укрепления грунта, измерение его прочностных характеристик и оценку эффективности проведенной работы.

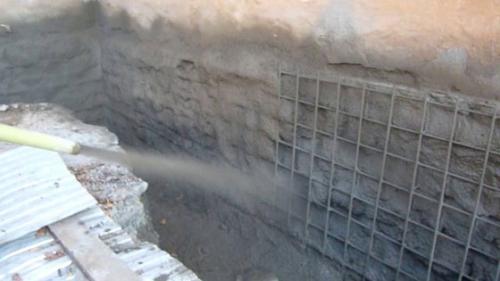

Усиление фундамента частного дома. Торкретирование

Это еще один ответ на вопрос, как усилить фундамент частного дома. Данный метод требует специального оборудования — торкрет-пушки. Это хороший способ при незначительных повреждениях фундамента. Подойдет он, если хозяева планируют возводить еще один этаж, а усиление делают для повышения надежности основания, для снижения нагрузки на него.

Самостоятельно качественно выполнить операцию достаточно сложно. Такое усиление состоит из двух этапов. Сначала обрабатывают одну сторону основания, оставляют ее в покое на неделю. В этот промежуток времени основание регулярно смачивают. Затем аналогично поступают с противоположной поверхностью. Минимальная длина участков захвата составляет 2,5 метра.

1. Копают траншею шириной 2000 мм, глубиной 1500. Основание очищают от земли. Гладкую поверхность обрабатывают металлической щеткой для придания ей шероховатости. Затем ее продувают, промывают водой.
2. Чтобы гарантировать надежность основания перед возведением еще одного этажа, рекомендуют произвести армирование сеткой. Рекомендуемые размеры ее ячеек — около 100 мм. Подготавливают раствор, лучше использовать готовые торкрет-смеси. Перед приготовлением их просеивают через сито с размером отверстий до 8 мм.
3. Торкретирующим раствором «стреляют» послойно. Первый из них наносят с расстояния 800-1000 мм, остальные — максимум с 500. Толщина одного слоя — 5-7 мм, каждый из них должен схватываться от 20 до 40 минут, если в составе есть отвердители. Раствор без них сильно увеличивает интервал: в этом случае он составляет как минимум 4 часа.

Усиление торкретбетоном — один из самых лучших вариантов защиты фундамента от дальнейшего разрушения. Суперпрочный слой с дополнительным армированием защитит основание: как от механических воздействий, так и от влияния окружающей среды.

Как усилить фундамент частного дома, чтобы гарантировать его надежность? Любой метод должен использоваться после всестороннего изучения конкретного основания, измерений и расчетов. Самостоятельные работы в этом случае не обещают идеального результата. Усиление и реставрация — «удел» специалистов, которые корректно оценят ситуацию, выберут наиболее подходящий способ.

Пример грамотно проведенной работы покажет это

Была ли статья полезна?

Мы хотим стать лучше. Спасибо за мнение!

Усиление фундамента железобетонной рубашкой. Защита фундаментов от выветривания

Оно выполняется при химическом и физическом выветривании материала фундаментов. Обычно это случается с фундаментами из кирпичной или бутовой кладки, обладающей невысокой водостойкостью и прочностью. Химическое выветривание происходит при недостаточной стойкости цемента в отношении агрессивных свойств среды.

Рисунок 7. Увеличение площади основания: 1 – железобетонная обойма; 2 – шпонки; 3 – арматура.

Для восстановления поверхности применяется оштукатуривание цементным раствором (торкретирование) по подготовленной боковой поверхности или оштукатуривание по металлической сетке. Если выветривание охватило фундамент на всю толщину, нужно зацементировать кладку путем укрепления фундамента или выполнить усиление обоймами посредством восстановления несущих функций фундамента.

осуществляется бурением в кладке фундамента скважин с поверхности первого или подвального этажа. Далее в них нагнетается цементный раствор. Скважины бурятся перфораторами на расстоянии 50 см одна от другой с диаметром 20-30 мм и на глубину около 2/3 толщины основания. В скважины вводятся трубки и через них нагнетается цементный раствор. В устьях скважин трубки заделываются густым раствором на 10 см. Давление нагнетания устанавливают на уровне 0,3-0,6 МПа. После проведения пробных нагнетаний нужно выкопать опытные участки, проверить результаты, уточнить состав работ и технологию.

В случаях, когда из-за разрушения кладки фундаментов и выветривания появились трещины в надфундаментной части, заполнения трещин только цементным раствором может быть недостаточно. Повышение прочности здания может быть достигнуто дополнительными конструктивными мероприятиями.

Источник: https://antiseptik-dlya-dereva.aystroika.info/novosti/remont-i-rekonstrukciya-fundamenta-kogda-mozhet-ponadobitsya-rekonstrukciya-i-ukreplenie

Методы усиления фундаментов. Библиографическое описание:

Работы, проводимые для усиления фундаментов, связаны с изменением геометрических размеров зданий, увеличением нагрузок, как временных, так и постоянных, усилением фундаментов после суффозии, нестабильности уровня грунтовых вод и т. д.

Прежде чем начинать работы по реконструкции, необходимо провести инженерные изыскания. Целью проведения работ является: определение причины полученных дефектов, характер возникших деформаций, разработка мер по реконструкции фундаментов. В результате обследования, составляется технический отчет, в котором приведены результаты обследования, а также техническое заключение о возможности использования конструктива фундамента при их реконструкции.

Эффективные технологии, применяемые для усиления фундаментов: укрепление фундаментов, усиление фундаментов, усиление фундаментов с помощью свай, укрепление грунтов.

Рассмотрим первую методику — укрепление фундаментов:

1. при помощи цементации — для устройства цементации в теле фундамента бурят шурфы или пробивают отверстия для инъекторов и в трещины и пустоты подается раствор под давлением;
2. при помощи торкретирования — по периметру фундамента отрывается траншея, и на поверхность устраиваются насечки для подачи бетонной смеси.
3. при помощи железобетонных обойм — технология заключается в отрывке по периметру участков, в которых уплотняют грунт и устанавливают арматурный каркас, куда в последствии заливают бетон.

Традиционным способом усиления фундамента является увеличение ширины подошвы фундамента для снижения давления на грунт. Элементами могут служить плиты, столбы, сплошные стены. Под фундаментом длиной 1–2 м удаляют грунт, и на месте изготавливают железобетонную плиту или устанавливают железобетонные элементы. Далее промежутки между плитой и фундаментом заполнят пластичным бетоном тщательно уплотняют.

Далее метод применения свай — подведение их под фундамент. Используют буровые, буронабивные сваи и сваи вдавливания. Особенностью данной технологии является использование малогабаритной техники. Для укрепления фундаментных конструкций буронабивными сваями обычно пробуривают скважину, затем устанавливают арматурный каркас и после заливают бетоном. При устройстве же буроинъекционных свай по периметру под углом бурят скважины, в которые помещают каркас из арматуры и под давлением заполняют бетоном.

Проанализировав методы усиления фундаментов, были выделены достоинства и недостатки каждого метода и представлены в таблице 1.

Таблица 1

Достоинства и недостатки методов усиления фундаментов

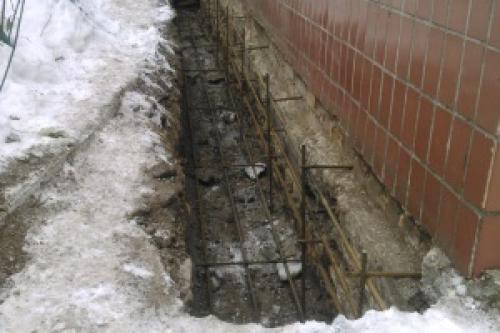

Усиление ленточного фундамента железобетонной обоймой. Усиление фундаментов монолитными железобетонными обоймами

В ходе эксплуатации возникает ситуация когда нужно укрепить старый фундамент дома. Причиной этому может быть потеря основанием несущей способности или проведение реконструкции, после которой увеличивается нагрузка на фундамент.

Усиление фундамента железобетонной обоймой – один из методов укрепления существующего основания. Он позволяет увеличить жилую площадь и препятствует разрушению основания дома.

Железобетонная обойма для усиления фундамента

Фундамент такого типа может быть монолитным или сборным. Монолитный – заливается бетоном в подготовленную опалубку с арматурной обвязкой. Сборный возводится из железобетонных конструкций блочного типа.

Железобетонную обойму для усиления фундамента ставят двумя способами – с расширением подошвы основания и без такого расширения:

• С расширением основания устраивают в случае надстройки дома или недостаточной толщине несущих стен.
• Обойму без уширения используют при укреплении отдельных поврежденных фрагментов фундамента. При этом несущая способность стен является достаточной.

Очередность проведения работ следующая:

1. По всей длине основания дома выкапывают траншею. Открытый фундамент очищают от частиц грязи и обрабатывают цементным молочком. На поверхности фундамента просверливают отверстия для арматурных прутьев. Их диаметр составляет до 20 мм и размещают их в шахматном порядке. Прутья должны выступать из стены на 15 см.
2. На этих арматурных стержнях в дальнейшем формируют арматурный каркас, обваривая его листовым металлом. В очищенные от грязи пустоты фундамента и отверстия с закрепленными стержнями под давлением подается бетон. Жидким раствором обрабатываются и все трещины на фундаменте. После затвердевания бетонного раствора бетоном заполняют все пространство металлической опалубки.

Железобетонная обойма представляет собой полностью замкнутую конструкцию, охватывающую собой всю площадь фундамента, а не только поврежденной части.

Основная задача усиления фундамента посредством устройства железобетонной обоймы – более равномерное распределение нагрузки на подошвы вследствие некачественного выполнения строительных работ. Именно таким фактором вызывается обустройство металлических обойм без увеличения площади подошвы. В верхней ее части для дополнительного крепления к основанию устанавливают анкера.

Фундаменты неглубокого заложения обустраивают железобетонными обоймами с увеличенной площадью подошвы. Прежде всего, это касается бетонных оснований и оснований из кладки.

При устройстве обойм для усиления фундамента следует учитывать состояние старого основания. Для увеличения качественного и прочного сцепления необходимо снять верхний слой бетона из усиливаемого фундамента. Таким образом, можно достичь монолитности существующего фундамента и железобетонной обоймы. В качестве дополнительного обеспечения прочности приваривают к поверхности арматурные стержни, штрабы, металлические балки, бетонные шпонки, анкера и другие крепежные элементы.

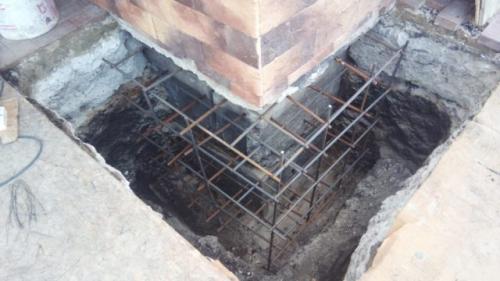

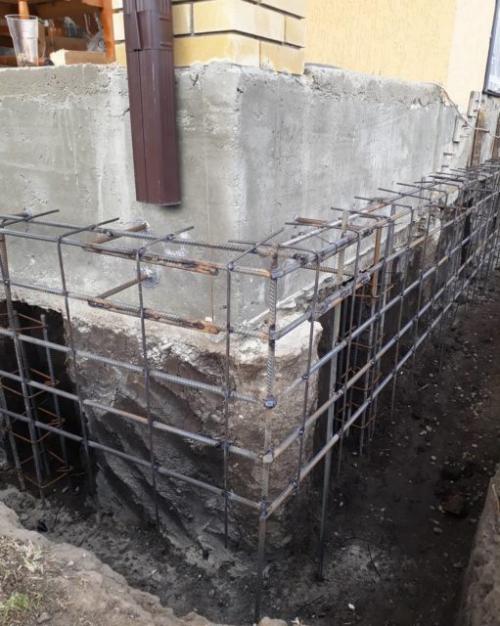

Усиление фундамента обоймами. Технология усиления

Увеличение несущей способности основания дома железобетонными обоймами базируется на расширении площади его подошвы. Это позволяет более равномерно распределить нагрузку на подстилающие слои грунта. Усиление непрочного ленточного фундамента производится после окапывания его периметра.

Проделывать такие манипуляции можно с монолитными и бутовыми основаниями. Шаг захваток составляет не более 1 м. Проводится усиление слабого ЖБ фундамента односторонним или двухсторонним методом. При значительном износе конструкций устанавливают балки и стойки для опоры.

Возможно усиление ленточного фундамента этим методом только при незначительной глубине залегания, до 2-2,5 м. Сооружение укрепляется железобетонной вспомогательной обоймой толщиной до 100 мм. На ленточных конструкциях монтируется 2 таких элемента, на столбчатых 4.

Такое усиление ленточных фундаментов возможно при:

• разрушении бутовой кладки;
• оголении арматуры;
• разрушении защитного слоя;
• формировании крупных трещин;
• механическом обрушении основания.

В этих случаях метод наиболее эффективен. Произвести упрочнение фундамента железобетонной обоймой можно заранее, при планировании увеличения нагрузок. Это целесообразное решение при возведении мансард, надстроек, веранд, перед монтажом тяжелого инженерного оснащения на перекрытия.

Важными факторами применения метода является значительная протяженность периметра стен. Также они должны быть монолитными, сформированными при помощи регулярной кладки, с минимальным количеством трещин, расположенных низко проемов.

Не подходит метод для оснований со значительной глубиной заложения, требующих проведения большого объема земляных работ. Значительная разница в соотношении ширины и высоты фундамента этот способ тоже нецелесообразно применять.

Исключена установка обойм по валунной, старой осыпающейся, слишком рыхлой кладке, на грунтах с повышенным уровнем подземных вод.
